主要適用范圍：
適用于小區道路、廣場、人行道的清掃。
清掃方式：
四掃盤與吸盤進行吸掃結合，吸掃能力卓越；兩側掃把可同時工作，也可單側獨立工作。清掃裝置機構簡潔可靠，帶避讓防撞功能。
工作原理：
副發動機啟動通過皮帶帶動風機轉動排空垃圾箱內的空氣，利用內外的壓強差將垃圾、灰塵、等雜物吸進垃圾箱。
清掃能力：
清掃作業寬度約2.2m，吸入粒度φ60mm，清掃速度每小時5-20 km，清掃時可噴霧狀水，全面杜絕二次環境污染。
底盤部分：
采用東風底盤，柳州五菱汽油發動機，電動玻璃窗，空調。
上裝部分：
帶掃盤4把，玉柴56馬力/萊恩31馬力副發動機，三洋馬達，施耐德控件開關，海普瑞斯電磁閥組，無級變速自動離合器，免維護式離心風機，不銹鋼垃圾箱1.5m3水箱0.5m3，尾部LED箭頭燈，手動泵應急系統。
可選配置：前沖、后灑、噴霧、自潔卷盤、作業監控系統、輔助吸管裝置、推雪鏟等。
產品功能特點
1、采用吸掃結合的方式收集垃圾，濕式除塵、電液控制，液壓傾翻卸料的作業方式對路面進行清掃作業。
2、采用副發動機專門驅動風機和液壓系統，保證行駛過程中能繼續工作，保證清掃過程的連續性。
3、采用“中置四盤刷+后置吸嘴”的結構布置，便于清掃裝置與吸嘴的調整和維護，轉場時整車通過性好。
4、副發動機與風機之間的傳動設置設有自動離合器，可保證副發動機空載起動和停機時與風機的自動脫離，降低對副發動機的沖擊，提高了副發動機的工作可靠性和使用壽命。 5、掃盤有遇障避讓保護功能和復位功能，遇到障礙物后回縮，越過障礙物后復位。
6、根據不同清掃工況，在不增加副機油門的情況下，實現掃盤高中低三檔調速，即能保證在各種污染狀況下都有良好的清掃效果，同時節省油耗以及刷毛的損耗。
7、采用可隨路面自動找平的全浮動式吸嘴，吸塵效果好，使用壽命長。
8、進口液壓閥組，能保證整車的液壓動作的穩定性和流暢性。
9、進口液壓馬達，能保證掃盤的工作穩定性，使用壽命長。
10、進口原料制成的外翻式吸塵管，有效防止吸塵管被劃破、凍裂，增加使用壽命。
11、精密無縫冷彎液壓油管，內壁無氧化雜質，保證液壓油路清潔，不堵閥。
12、掃盤刷臂內使用高性能工程塑料隔套，耐磨性好，免打黃油免維護，節省人力物力。
13、不銹鋼水箱、垃圾箱，可抗一般性腐蝕，增加箱體的使用壽命。
14、超寬后門且大于90度的開啟角度，更易于傾倒垃圾，清理垃圾箱。
15、垃圾箱傾翻角度大于48度，易于傾倒垃圾。
16、可加裝前沖、后灑、噴霧、自潔卷盤、作業監控系統、輔助吸管裝置、推雪鏟等。

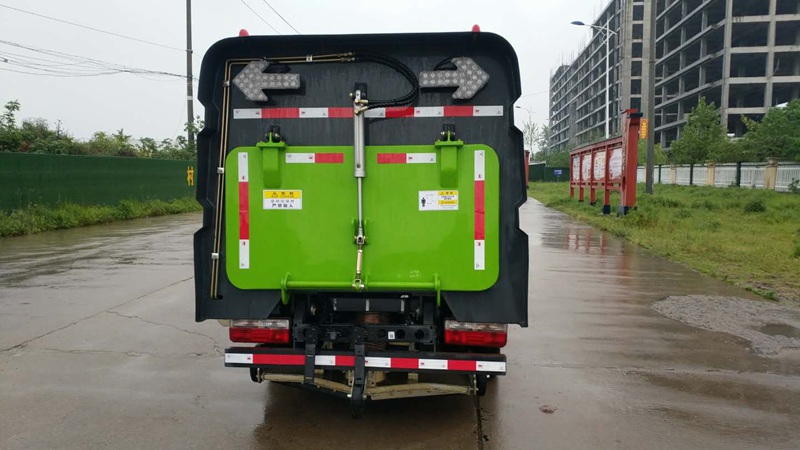

掃路車尾部配備LED箭頭燈，工作時可有效警示過往行人及車輛。
|
整車技術參數
|
|
車輛名稱:
|
CLW5030TSL6HL掃路車
|
公告批次:
|
328
|
|
產品商標
|
程力威牌
|
產品號
|
|
|
車輛型號:
|
CLW5030TSL6HL
|
目錄序號:
|
(十七)74
|
|
免檢:
|
|
發布日期:
|
20200213
|
|
總質量
|
3495(Kg)
|
容積:
|
|
|
額定載質量
|
65(Kg)
|
整備質量
|
3300(Kg)
|
|
外形尺寸
|
5410×1660×2190(mm)
|
貨廂尺寸
|
××(mm)
|
|
額定載客
|
(人)
|
準拖掛車總質量
|
(kg)
|
|
駕駛室:
|
|
前排乘客:
|
2(人)
|
|
防抱死系統:
|
有
|
載質量利用系數
|
|
|
接近角/離去角:
|
21/5(°)
|
前懸/后懸:
|
1190/1360(mm)
|
|
軸數:
|
2
|
軸距:
|
2600,2800,3000,3200,2700,3300,2850,2900,3180,3600(mm)
|
|
軸荷:
|
1300/2195
|
最高車速:
|
100(km/h)
|
|
其它
|
該車為專業掃路車輛,裝備有垃圾箱,水箱,洗掃刷等專用裝置,用于道路清掃作業.隨底盤選裝駕駛室.LJ4A15Q6最大凈功率為79kw,DAM16KLQ最大凈功率為85kw,ABS型號及廠家:APG3550500A,浙江亞太機電股份有限公司.
|
|
底盤技術參數
|
|
底盤型號
|
EQ1035SJ16QC
|
底盤企業:
|
東風汽車股份有限公司
|
|
輪胎數
|
6
|
彈簧片數:
|
3/5
|
|
輪胎規格:
|
175R14LT 8PR,185R15LT 8PR
|
傳動型式:
|
|
|
前輪距:
|
1369
|
后輪距:
|
1214,1314,1242,1342
|
|
底盤排放標準:
|
GB18352.6-2016國Ⅵ
|
|
燃料種類:
|
汽油
|
油耗:
|
|
|
發動機型號
|
發動機生產企業
|
排量
|
功率
|
|
LJ4A15Q6
DAM16KLQ
|
柳州五菱柳機動力有限公司
哈爾濱東安汽車動力股份有限公司
|
1499
1597
|
83
90
|
|
標識企業:
|
常州華日升反光材料有限公司,江蘇群躍新材料有限公司
|
Vin車輛識別代碼:
|
LGDCF41C××××××××× LGDCF41D××××××××× LGDCF41E××××××××× LGDCF41F×××××××××
|
項目對比
|
程 力 公 司
|
其他公司
|
|
底盤
|
原廠底盤，全國聯保，不更換任何原廠配件，假一賠十！
|
個別小廠為追求利潤，采用組裝底盤，或更換原廠輪胎、配件獲利。
|
|
罐體材質
|
罐體全部采用武鋼產國標碳鋼板制作，鋼板型號：碳鋼Q235/Q345、不銹鋼304可選，按照不同容積分為4mm板材、5mm板材、6mm板材制作。
罐體5年保修！
|
非國標板材，實際厚度不能達標，標稱4mm，實際厚度僅為3mm.
|
|
罐體工藝
|
1.罐體焊接全部采用CO2氣體保護自動焊接，整罐為直縫焊一次成型，前后封頭采用國家標準對接焊，機械折邊，一次性壓制成型，圓弧形對接焊，抗沖擊力和拉力強。焊接質量可靠，外型美觀。
2.由于灑水車罐身主體是薄板結構，所有單元件是冷沖壓成形，因此易造成回彈較大，邊緣應力過于集中，如工裝順序選擇不當，點固焊接后，在焊接內應力的作
用下，薄板可能失穩，產生波浪變形，影響結構的外形及承載能力。為此，我們采用剛性因定胎具點固，采用合理的工裝順序、焊接順序，并注意點固焊縫尺寸。實
踐證明，點固焊縫尺寸為50/200mm為佳。采用以上措施后，成形后的罐體變形較小，達到了設計要求。
3.罐體的截面形狀為橢圓形或方圓形，內部制造成多倉室結構，各個倉室用加強防波隔板隔開，具有防波防蕩作用。以減輕汽車行駛時罐體內水的沖擊和提高罐體的強度。隔板與罐體之間采用焊接剛性連接形式,防浪板包邊處理，雙面滿焊。隔板下端有通孔。
4.罐體的頂部開有出入孔。出入孔既可以作為工作人員進行罐內檢修的進出口，也可以作為加水孔用于向罐內加注水。出入孔蓋與出入孔通常用橡膠圈密封并采用螺栓聯結。以供維修保養進出罐體之用。
|
人工焊接，普通工藝。
|
|
罐體焊接要求
|
1.先校正沖壓成形的單元件，然后按順序從一頭開始裝配點固；
2.工裝順序：上翼板→腹板→后罐堵→前罐堵→中間隔板→下翼板。點固焊縫尺寸為50/200mm，點固焊尾處要填滿弧坑，以防微裂；
3.點固后先把上翼板與腹板搭按角焊縫，完后再焊前、后罐堵的產焊縫，最后焊上翼板的對接縫；
4.為了控制變形，采取中分逆向焊接法，即：二人同樣操作，控制線能量一致；
5.焊按時要統一規范，統一焊接順序，統一焊速，這樣就有效地克服了局部變形過大的問題；
6.點固焊接完成后，整體出胎，出胎前要松開所有卡具，并把罐口點固好。
|
無統一要求。
|
|
罐體焊接標準
|
1.外觀成形美觀、圓滑過渡；
2.縱向彎曲±3mm；軸線差±5mm；局部凹陷±5mm；不平度±2mm；
3.焊縫加工后高低差+1mm，整體誤差對角線1-3mm；
4.縱橫焊縫交叉不小于200mm；搭按焊縫為6*6；對接焊縫為6*2（加工后為0-1mm）；
5.不允許有夾渣打、咬邊、氣孔、裂紋及明顯缺陷；
6.致密性應良好，不允許有滲漏；
7.焊縫強度不低于母材。
|
無具體要求
|
|
罐體物理檢查
|
1.X光無損探傷，保證罐體無虛焊；
2.試氣、試壓、試水，保證罐體強度，測壓試驗一次合格率達95%以上；
3.同一部位焊接次數不得超過3次；
|
罐體無單獨檢驗工序，僅有整車試水檢驗。
|
|
防腐防銹
|
1.罐體內部為厚度為120微米的環氧樹脂防腐（3遍工藝），不僅有防腐蝕作用，還具有防滲、堵漏等功效。
2.罐體外部噴涂鐵紅醇酸防銹漆，附著力好、防銹能力強、硬度大，有彈性，耐沖擊，耐硝基性強。
3.罐體外層還可加裝保溫層，用于熱水運輸。
|
無防腐防銹處理。
|
|
水泵
|
所使用的灑水車水泵性能符合機械部標準《灑水車技術條件》QC/T29114-93中對泵規定的要求。沖水距離在20米以上，楊程30米以上，每分鐘1000轉，自吸高度6米。
非人為損壞，水泵1年循環包換。
|
小廠品牌，故障率高，穩定性差。
|
|
其他配件
|
所有配件配件均選用國內知名品牌，閥門采用鋁球閥，不銹鋼球芯，持久耐用。
|
小廠品牌，故障率高，穩定性差。
|
|
裝配工藝
|
流水線生產工藝，國內首家罐式車流水線裝配作業。
1.產品性能穩定、安全、可靠；
2.經過嚴格測試，針對異常有完善的處理機制，可有效保證產品的安全性及穩定性；
3.分布式管理方式，責任分工明確，生產規范化，自動化程度高。
|
普通工藝。
|
|
油漆
|
油漆光潔度高、附著力強。該型車罐體及金屬附件進行了噴丸處理，噴涂高分子底漆和品質面漆，附著力強，耐腐性好，漆膜均勻，色彩光亮持久，能夠承受潮濕、多塵、鹽霧等不良環境，長期使用不會發生開裂、起皮、褪色等問題，不僅提高了產品的美觀程度，還有效防止銹蝕。
|
普通油漆，不持久，長期使用會發生開裂、起皮、褪色等問題。
|
|
質檢
|
1.嚴格按ISO9001國際質量體系認證和“3C”認證要求，組織原材料、輔助材料及各類配套件的采購并進行嚴格驗收，對達不到產品質量要求的一律不允許使用。
2.整車17道檢驗工序，性能保障。
|
僅有整車試水檢驗。
|
|
售后服務
|
1.定期回訪；
2.一年內免費維修，終身負責維修；
3.保修期滿后的售后服務只收配件的成本費，免收工時費和差旅費。
|
購車后沒有后續服務及技術支持。
|
免征公告：有
環保公告：有
尊敬的客戶，你好！
在購買專用汽車前，客戶您需要在車管所上戶（車輛上牌照），請先咨詢當?shù)剀嚬芩ɑ蜾N售經理），車輛符合國家要求的機動車是否需要環保公告，燃油公告，各地政策不一，部分車輛有免征公告（車輛上戶不需要繳納車輛購置稅）。
關于專用機動車輛環保的公告
環保公告是指機動車尾氣排放值，為貫徹《中華人民共和國大氣污染防治法》，嚴格控制機動車污染，全面實施《輕型汽車污染物排放限值及測量方法（中國第五階
段）》（GB18352.5-2013）和《車用壓燃式、氣體燃料點燃式發動機與汽車排氣污染物排放限值及測量方法(中國Ⅲ、Ⅳ、Ⅴ階段)》
（GB17691-2005）中第五階段排放標準（以下簡稱國五標準）要求，經國務院同意，現就有關事宜公告如下：
一、根據油品升級進程，分區域?qū)嵤C動車國五標準。
（一）東部11省市（北京市、天津市、河北省、遼寧省、上海市、江蘇省、浙江省、福建省、山東省、廣東省和海南。┳2016年4月1日起，所有進口、銷售和注冊登記的輕型汽油車、輕型柴油客車、重型柴油車（僅公交、環衛、郵政用途），須符合國五標準要求。
（二）全國自2017年1月1日起，所有制造、進口、銷售和注冊登記的輕型汽油車、重型柴油車（客車和公交、環衛、郵政用途），須符合國五標準要求。
（三）全國自2017年7月1日起，所有制造、進口、銷售和注冊登記的重型柴油車，須符合國五標準要求。
（四）全國自2018年1月1日起，所有制造、進口、銷售和注冊登記的輕型柴油車，須符合國五標準要求。
二、汽車生產、進口企業作為環保生產一致性管理的責任主體，應按新修訂的《大氣污染防治法》和有關規定，向社會公布其生產、進口機動車車型的排放檢驗信息和污染控制技術信息，檢驗合格方可出廠銷售，確保實際生產、銷售的車輛達到排放標準要求。
三、環境保護部會同有關部門依法開展機動車環保達標監督檢查，對新生產、銷售不符合排放標準要求車輛的，嚴格依法處罰；并積極配合有關部門加強車用燃油管理，推動油品升級，確保燃油質量。
關于專用機動車輛免征的公告
部分專用車有免征公告，特別針對環衛車來說，是指部分灑水車，垃圾車，吸污車，吸糞車等被國家稅務總局列為免交購置附加稅目錄的概念，被列為免征公告目錄的車型，購買時可不需要交納車輛購置附加稅。
關于專用機動車輛燃油的公告
燃油公告也就是道路運輸車輛燃料消耗檢測公告營運車輛上戶必須達到國家規定的車輛燃油值。
|
