參數配置
1、底盤配置(可選)
東風輕卡底盤,朝柴170馬力,萬里揚6擋變速箱,2.7噸前橋,5.5噸后橋,192雙層大梁,斷氣剎,245/70R19.5真空胎?照{(diào),中控鎖,電動門窗,遙控鑰匙,排氣制動,多功能方向盤。
2、上裝配置:

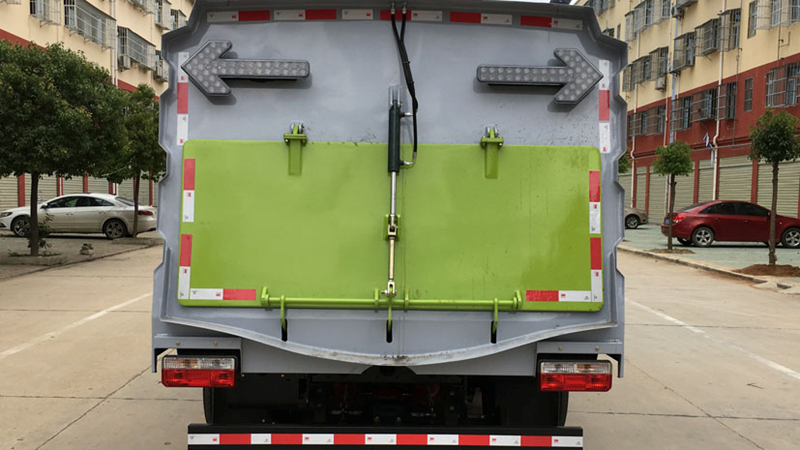

帶掃盤4把,江鈴副發動機;意大利馬達;施耐德控件開關;臺灣電磁閥組;免維護自分離式離合器;免維護風機;不銹鋼水箱;不銹鋼垃圾箱;尾部LED箭頭燈;手動泵應急系統;前掃刷臂轉動機構使用高新耐磨工程隔套,免打黃油;精密冷彎無縫液壓油管。
可選配置:前沖、后灑、噴霧、自潔卷盤、作業監控系統、輔助吸管裝置、推雪鏟等。
產品功能特點
1、采用吸掃結合的方式收集垃圾,濕式除塵、電液控制,液壓傾翻卸料的作業方式對路面進行清掃作業。
2、采用副發動機專門驅動風機和液壓系統,保證行駛過程中能繼續工作,保證清掃過程的連續性。
3、采用"中置四盤刷+后置吸嘴"的結構布置,便于清掃裝置與吸嘴的調整和維護,轉場時整車通過性好。
4、副發動機與風機之間的傳動設置設有自動離合器,可保證副發動機空載起動和停機時與風機的自動脫離,降低對副發動機的沖擊,提高了副發動機的工作可靠性和使用壽命。
5、掃盤有遇障避讓保護功能和復位功能,遇到障礙物后回縮,越過障礙物后復位。
6、根據不同清掃工況,在不增加副機油門的情況下,實現掃盤高中低三檔調速,即能保證在各種污染狀況下都有良好的清掃效果,同時節省油耗以及刷毛的損耗。
7、采用可隨路面自動找平的全浮動式吸嘴,吸塵效果好,使用壽命長。
8、進口液壓閥組,能保證整車的液壓動作的穩定性和流暢性。
9、進口液壓馬達,能保證掃盤的工作穩定性,使用壽命長。
10、進口原料制成的外翻式吸塵管,有效防止吸塵管被劃破、凍裂,增加使用壽命。
11、精密無縫冷彎液壓油管,內壁無氧化雜質,保證液壓油路清潔,不堵閥。
12、掃盤刷臂內使用高性能工程塑料隔套,耐磨性好,免打黃油免維護,節省人力物力。
13、不銹鋼水箱、垃圾箱,可抗一般性腐蝕,增加箱體的使用壽命。
14、超寬后門且大于90度的開啟角度,更易于傾倒垃圾,清理垃圾箱。
15、垃圾箱傾翻角度大于48度,易于傾倒垃圾。
16、可加裝前沖、后灑、噴霧、自潔卷盤、作業監控系統、輔助吸管裝置、推雪鏟等。
整車技術參數
|
車輛名稱:
|

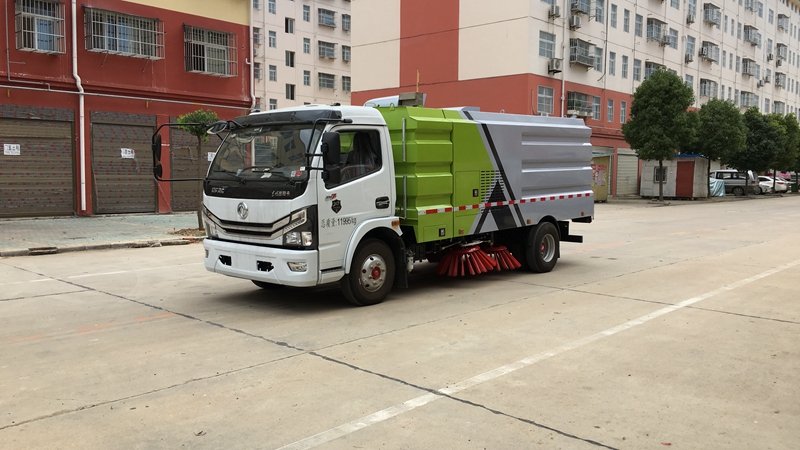

CLW5120TSL6掃路車
|
公告批次:
|
326
|
產品商標
|
程力威牌
|
產品號
|
|
車輛型號:
|
CLW5120TSL6
|
目錄序號:
|
(十七)74
|
免檢:
|
|
發布日期:
|
20191206
|
總質量
|
11995(Kg)
|
容積:
|
|
額定載質量
|
6050(Kg)
|
整備質量
|
5750(Kg)
|
外形尺寸
|
6500,6700,6850,6950,7000,7300×2200×2730(mm)
|
貨廂尺寸
|
××(mm)
|
額定載客
|
(人)
|
準拖掛車總質量
|
(kg)
|
駕駛室:
|
|
前排乘客:
|
3(人)
|
防抱死系統:
|
有
|
載質量利用系數
|
|
燃料種類:
|
柴油
|
排放標準:
|
GB3847-2005,GB17691-2018國Ⅵ
|
接近角/離去角:
|
21/18(°)
|
前懸/后懸:
|
1130/1770(mm)
|
軸數:
|
2
|
軸距:
|
3800,3950,4050,4100,4400,3600(mm)
|
輪胎數:
|
6
|
輪胎規格:
|
245/70R19.5,8.25R20
|
前輪距:
|
1745,1802
|
后輪距:
|
1630,1650
|
軸荷:
|
4350/7645
|
最高車速:
|
103(km/h)
|
其它
|
此車為道路洗掃專用車輛,專用裝置為掃刷.防護材料:Q235A碳鋼,連接方式:左右側面防護為掃刷,離地高為:200,后下部防護與車架采用焊接連接,后下部防護尺寸:50×120(mm),離地面高度350mm.隨底盤選裝駕駛室.ABS型號:ABS/ASR-24V-4S/4M,ABS型號廠家:襄陽東風隆誠機械有限責任公司.整車長/軸距對應關系為:6500/3600,6700/3800,6850/3950,6950/4050,7000/4100,7300/4400.
|
底盤EQ1125SJ8CDC技術參數
|
底盤型號
|
EQ1125SJ8CDC
|
底盤企業:
|
東風汽車股份有限公司
|
輪胎數
|
6
|
彈簧片數:
|
8/10+7,12/12+9
|
輪胎規格:
|
245/70R19.5,8.25R20
|
轉向形式:
|
方向盤
|
前輪距:
|
1745,1802
|
后輪距:
|
1630,1650,1800
|
底盤排放標準:
|
GB3847-2005,GB17691-2018國Ⅵ
|
燃料種類:
|
柴油
|
批次:
|
328
|
發動機型號
|
發動機生產企業
|
排量
|
功率
|
D4.0NS6B170
D4.0NS6B185
YCS04190-68
ZD30D16-6N
D25TCIF1
D30TCIF1
D40TCIF1
D45TCIF1
NV30-C6G
NV30-C6C
NV30-C6D
CY4SK161
CY4SK261
CY4SK361
YCY30165-60
D4.0NS6B160
CY4BK261
YCY24140-60
|
東風康明斯發動機有限公司
東風康明斯發動機有限公司
廣西玉柴機器股份有限公司
東風輕型發動機有限公司
昆明云內動力股份有限公司
昆明云內動力股份有限公司
昆明云內動力股份有限公司
昆明云內動力股份有限公司
東風朝陽朝柴動力有限公司
東風朝陽朝柴動力有限公司
東風朝陽朝柴動力有限公司
東風朝陽朝柴動力有限公司
東風朝陽朝柴動力有限公司
東風朝陽朝柴動力有限公司
廣西玉柴機器股份有限公司
東風康明斯發動機有限公司
東風朝陽朝柴動力有限公司
廣西玉柴機器股份有限公司
|
4000
4000
4156
2953
2499
2977
4052
4461
2968
3093
2968
3856
3856
3856
2970
4000
3707
2360
|
125
136
140
120
110
125
135
162
115
120
120
135
125
125
121
118
100
103
|
|
|
|
|
項目對比
|
程 力 公 司
|
其他公司
|
底盤
|
原廠底盤,全國聯保,不更換任何原廠配件,假一賠十!
|
個別小廠為追求利潤,采用組裝底盤,或更換原廠輪胎、配件獲利。
|
罐體材質
|
罐體全部采用武鋼產國標碳鋼板制作,鋼板型號:碳鋼Q235/Q345、不銹鋼304可選,按照不同容積分為4mm板材、5mm板材、6mm板材制作。
罐體5年保修!
|
非國標板材,實際厚度不能達標,標稱4mm,實際厚度僅為3mm.
|
罐體工藝
|
1.罐體焊接全部采用CO2氣體保護自動焊接,整罐為直縫焊一次成型,前后封頭采用國家標準對接焊,機械折邊,一次性壓制成型,圓弧形對接焊,抗沖擊力和拉力強。焊接質量可靠,外型美觀。
2.由于灑水車罐身主體是薄板結構,所有單元件是冷沖壓成形,因此易造成回彈較大,邊緣應力過于集中,如工裝順序選擇不當,點固焊接后,在焊接內應力的作
用下,薄板可能失穩,產生波浪變形,影響結構的外形及承載能力。為此,我們采用剛性因定胎具點固,采用合理的工裝順序、焊接順序,并注意點固焊縫尺寸。實
踐證明,點固焊縫尺寸為50/200mm為佳。采用以上措施后,成形后的罐體變形較小,達到了設計要求。
3.罐體的截面形狀為橢圓形或方圓形,內部制造成多倉室結構,各個倉室用加強防波隔板隔開,具有防波防蕩作用。以減輕汽車行駛時罐體內水的沖擊和提高罐體的強度。隔板與罐體之間采用焊接剛性連接形式,防浪板包邊處理,雙面滿焊。隔板下端有通孔。
4.罐體的頂部開有出入孔。出入孔既可以作為工作人員進行罐內檢修的進出口,也可以作為加水孔用于向罐內加注水。出入孔蓋與出入孔通常用橡膠圈密封并采用螺栓聯結。以供維修保養進出罐體之用。
|
人工焊接,普通工藝。
|
罐體焊接要求
|
1.先校正沖壓成形的單元件,然后按順序從一頭開始裝配點固;
2.工裝順序:上翼板→腹板→后罐堵→前罐堵→中間隔板→下翼板。點固焊縫尺寸為50/200mm,點固焊尾處要填滿弧坑,以防微裂;
3.點固后先把上翼板與腹板搭按角焊縫,完后再焊前、后罐堵的產焊縫,最后焊上翼板的對接縫;
4.為了控制變形,采取中分逆向焊接法,即:二人同樣操作,控制線能量一致;
5.焊按時要統一規范,統一焊接順序,統一焊速,這樣就有效地克服了局部變形過大的問題;
6.點固焊接完成后,整體出胎,出胎前要松開所有卡具,并把罐口點固好。
|
無統一要求。
|
罐體焊接標準
|
1.外觀成形美觀、圓滑過渡;
2.縱向彎曲±3mm;軸線差±5mm;局部凹陷±5mm;不平度±2mm;
3.焊縫加工后高低差+1mm,整體誤差對角線1-3mm;
4.縱橫焊縫交叉不小于200mm;搭按焊縫為6*6;對接焊縫為6*2(加工后為0-1mm);
5.不允許有夾渣打、咬邊、氣孔、裂紋及明顯缺陷;
6.致密性應良好,不允許有滲漏;
7.焊縫強度不低于母材。
|
無具體要求
|
罐體物理檢查
|
1.X光無損探傷,保證罐體無虛焊;
2.試氣、試壓、試水,保證罐體強度,測壓試驗一次合格率達95%以上;
3.同一部位焊接次數不得超過3次;
|
罐體無單獨檢驗工序,僅有整車試水檢驗。
|
防腐防銹
|
1.罐體內部為厚度為120微米的環氧樹脂防腐(3遍工藝),不僅有防腐蝕作用,還具有防滲、堵漏等功效。
2.罐體外部噴涂鐵紅醇酸防銹漆,附著力好、防銹能力強、硬度大,有彈性,耐沖擊,耐硝基性強。
3.罐體外層還可加裝保溫層,用于熱水運輸。
|
無防腐防銹處理。
|
水泵
|
所使用的灑水車水泵性能符合機械部標準《灑水車技術條件》QC/T29114-93中對泵規定的要求。沖水距離在20米以上,楊程30米以上,每分鐘1000轉,自吸高度6米。
非人為損壞,水泵1年循環包換。
|
小廠品牌,故障率高,穩定性差。
|
其他配件
|
所有配件配件均選用國內知名品牌,閥門采用鋁球閥,不銹鋼球芯,持久耐用。
|
小廠品牌,故障率高,穩定性差。
|
裝配工藝
|
流水線生產工藝,國內首家罐式車流水線裝配作業。
1.產品性能穩定、安全、可靠;
2.經過嚴格測試,針對異常有完善的處理機制,可有效保證產品的安全性及穩定性;
3.分布式管理方式,責任分工明確,生產規范化,自動化程度高。
|
普通工藝。
|
油漆
|
油漆光潔度高、附著力強。該型車罐體及金屬附件進行了噴丸處理,噴涂高分子底漆和品質面漆,附著力強,耐腐性好,漆膜均勻,色彩光亮持久,能夠承受潮濕、多塵、鹽霧等不良環境,長期使用不會發生開裂、起皮、褪色等問題,不僅提高了產品的美觀程度,還有效防止銹蝕。
|
普通油漆,不持久,長期使用會發生開裂、起皮、褪色等問題。
|
質檢
|
1.嚴格按ISO9001國際質量體系認證和“3C”認證要求,組織原材料、輔助材料及各類配套件的采購并進行嚴格驗收,對達不到產品質量要求的一律不允許使用。
2.整車17道檢驗工序,性能保障。
|
僅有整車試水檢驗。
|
售后服務
|
1.定期回訪;
2.一年內免費維修,終身負責維修;
3.保修期滿后的售后服務只收配件的成本費,免收工時費和差旅費。
|
購車后沒有后續服務及技術支持。
|
